瀑布图

使用场景

瀑布图用于展示从一个数字到另一个数字的变化过程。例如，瀑布图可以展示从营业额到利润的变化

在瀑布图的设计中，我们遵循了以下约定：

1. 数据源返回的第一行数据作为 瀑布图的起始柱
2. 数据源返回的最后一行数据作为 瀑布图的累积柱
3. 其它数据作为变化柱，其中 >=0 的数据行作为增长柱，<0 的数据行作为减少柱

对于累积变化数均在同一维度下，用户可以结合返回结果排序的设定，来进行瀑布图的使用。

对于累积变化数不在同一维度下，或者需要在模型中进行计算才可得到的累积变化数的情况，可以在Python元素中组合数据，并作为瀑布图的数据

进行柱形图设置时，条件列 可进行设置的区域包括：

对于拖拽到以上区域的字段设置：

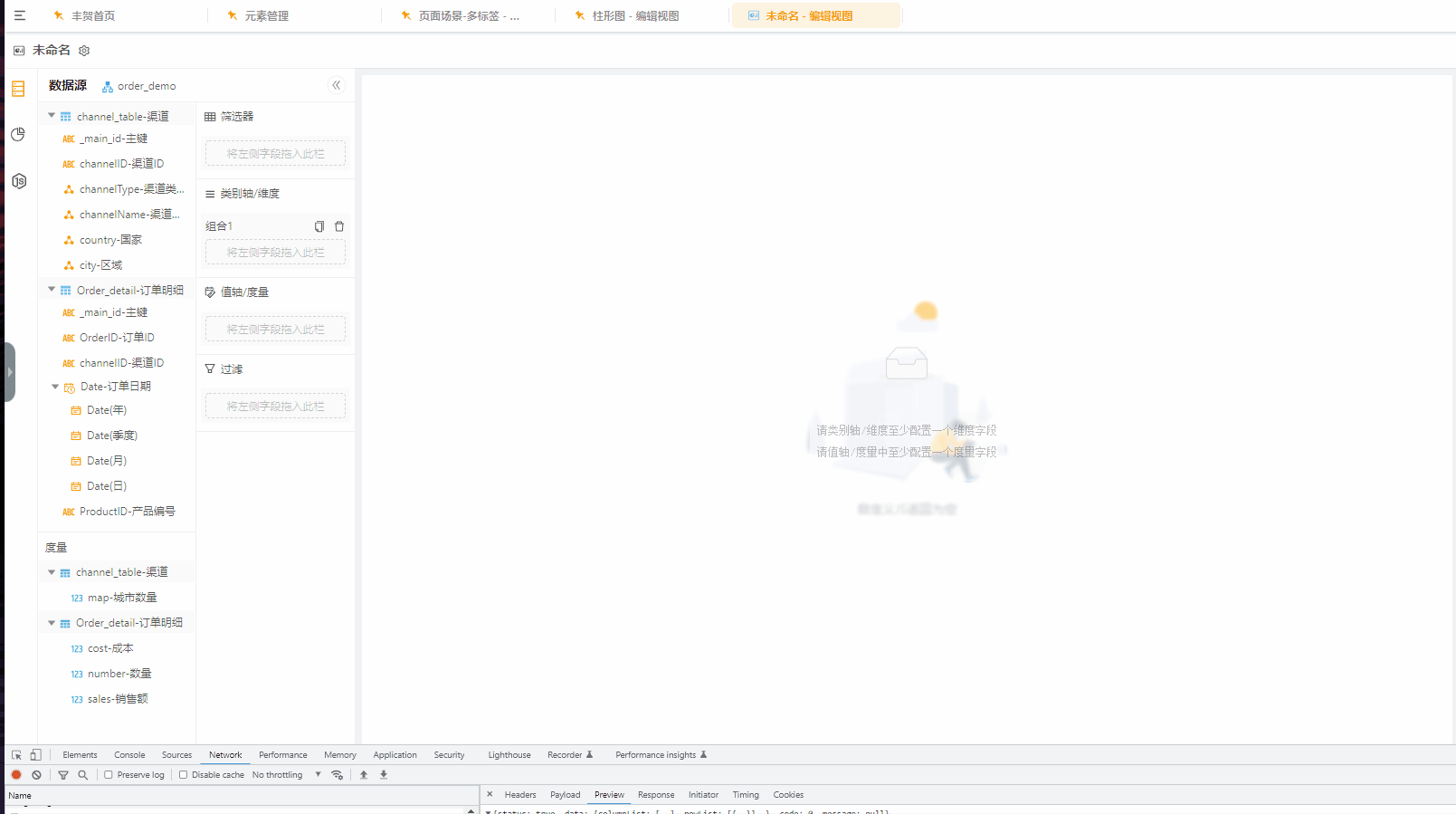

可以将字段可从数据源列拖拽到条件列，也可从条件列中拖拽到条件列，但有以下限制：

除上述限制外，还有以下全局限制

1. 各区域内字段不可以重复

为达到最终图表呈现，条件列中的数据要素必须满足以下条件：

1 类别轴由数据的维度决定，至少选择1个维度
2 值轴由数据的度量决定，至少选择1个度量
3 财务模型作为数据源时的特别限制（计划在未来移除本限制）：
  必须配置所有维度字段到条件列，且字段必须配置表达式
  筛选器区域字段必须配置默认值

在编辑模式下，满足数据要素限制后，点击 图表配置 可进行图表显示样式的设置

分组	字段	描述
颜色	主题色	组件提供18组可选主题色，每组12个颜色搭配组件使用选中主题色渲染图表，当需要使用超过12个颜色时，则从头循环使用
图表数据	显示图表数据	默认不显示,设置为显示时，则在图表上显示对应的数据
悬停提示	悬停提示方法	可选纵横坐标连线提示、仅纵向提示，用于设置鼠标悬停时辅助
	横向对应方式	可选连线、阴影，用于设置对应到横坐标的提示方式
Y轴		Y轴-1代表主值轴（左），Y轴-2代表副值轴（右）
	刻度单位	可选连线、阴影，用于设置对应到横坐标的提示方式
	名称	用于设置Y轴显示名称
	最大值	用于设置用于设置刻度的最大值，超出刻度部分的图形不显示
	最小值	用于设置用于设置刻度的最小值，超出刻度部分的图形不显示
	刻度步长	用于设置刻度的数值间距
图表位置		以下边距为渲染后图形与画布的内间距，仅可在0~99之间选择
	上边距	用于设置图形与画布上边界的间距
	下边距	用于设置图形与画布下边界的间距
	左边距	用于设置图形与画布左边界的间距
	右边距	用于设置图形与画布右边界的间距
图例配置		用于配置图例在画布中的显示方式
	排列方向	用于设置多个图例成员时排列方式，可选水平、垂直
	水平位置	用于设置图例在图形中的水平位置
	垂直位置	用于设置图例在图形中的垂直位置
