快速创建一个图表

开始前准备

• 拥有一个先胜云账号，并且空间已注册 图表 组件。

• 当前空间存在一个包含数据的财务数据模型/业务模型：

  本篇文章我们以财务模型为例。财务模型样例 :download:finance_cube_demo <static/finance_cube_demo.zip> （鼠标右键点击下载文件，选择 将链接另存为）。

  更多关于如何导入元素，请参见 导入元素。

步骤

登录先胜云平台，选择目标空间，点击进入目标应用，即进入 元素管理 界面，点击 + 新建，在 组件 类型中选择 图表 2.0。

1. 选择样例里的财务数据模型 ChartCube 并点击 确定。



2. 点击确定后，弹窗中 选择图表类型 > 柱形图 > 柱形图。



3. 拖拽维度进入度量区域，并配置 度量 区域维度的表达式，点击 将对应的维度成员将作为可以拖入 条件区 的度量字段。

   • 度量：Account-科目

     • A1-费用支出

     • A2-现金流

     • A3-费用预实比率

4. 将维度区域的所有字段拖拽至 条件区，并点击条件区字段，在右侧 配置区 中配置 维度表达式。再将 度量区域 中的度量字段拖入对应的度量区域（即 值轴/度量 栏下），配置完成后 点击预览。

   • 页面：

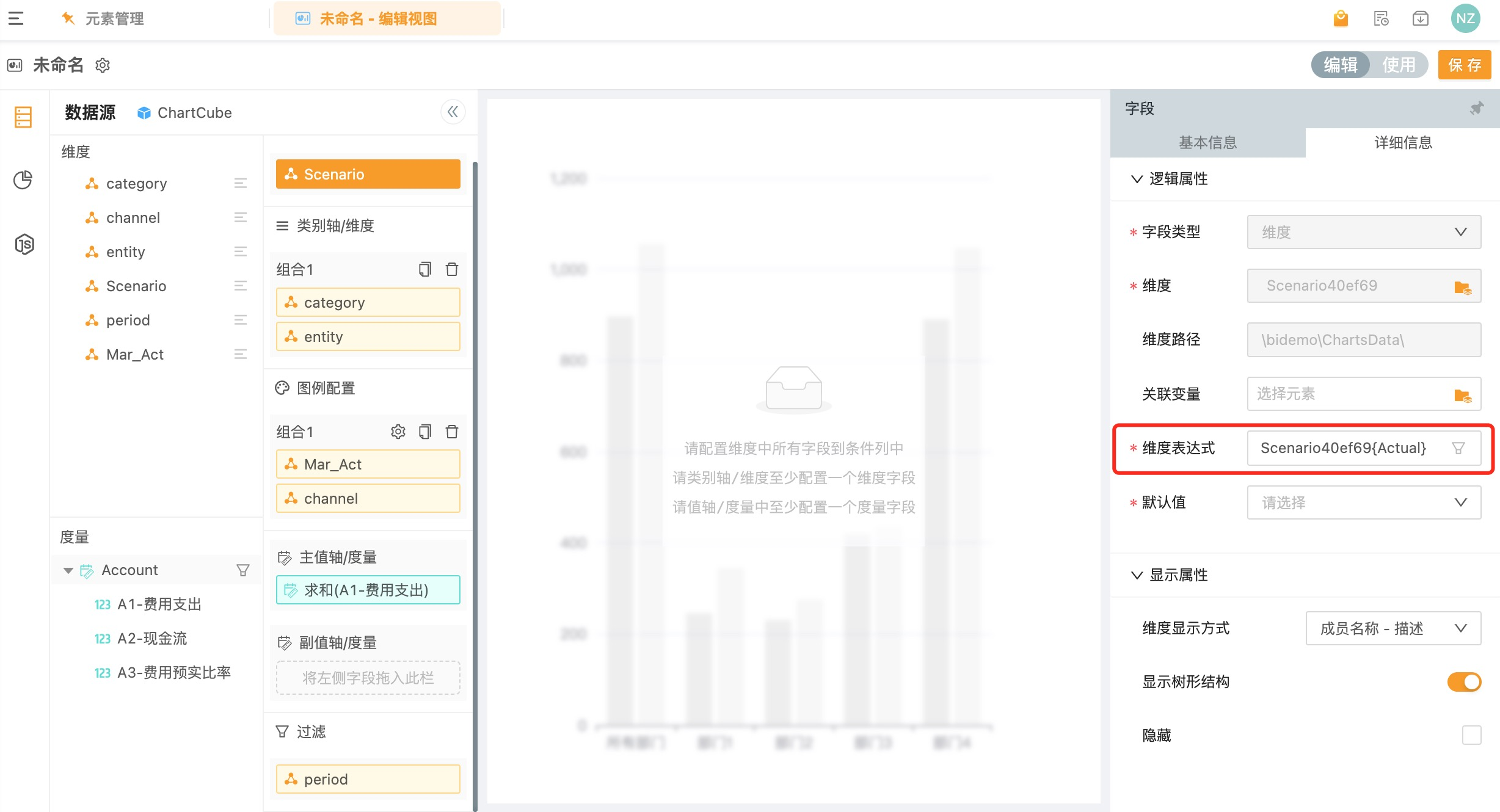

     • Scenario-场景：点击 Scenario-场景 字段，在右侧弹窗中切换到 详细信息，添加 维度表达式 为 Scenario40ef69{Actual}，默认值 为 Actual

   • 类别轴/维度：

     • category-品类：点击 Scenario-场景 字段，添加 维度表达式 为 Category37293e{IDescendant(TotalCategory,0)}

     • entity-公司：点击 entity-公司 字段，添加 维度表达式 为 Entity3e0a9c{IDescendant(TotalEntity,0)}

   • 图例：

     • Mar_Act-活动名称：点击 Mar_Act-活动名称 字段，添加 维度表达式 为 Mar_Act325ffc{IDescendant(TotalAct,0)}

     • channel-渠道：点击 channel-渠道景 字段，添加 维度表达式 为 Channel848e54{IDescendant(Online,0);IDescendant(Offline,0)}

   • 值轴/度量：

     • A1-费用支出

   • 过滤：

     • period-期间：点击 period-期间 字段，添加 维度表达式 为 Period7b0a3a{IDescendant(TotalPeriod,0)}



5. 出现图表后，对 图表配置 进行配置，配置图中各种属性。



   • 图表配置：

   • 主题色：似水流年

   • 显示数据：关闭

   • 提示方法：横纵左边连线提示

   • 横向应对方式：阴影

   • Y轴：默认

   • 上边距：10%

   • 下边距：10%

   • 左边距：5%

   • 右边距：5%

   • 排列方向：水平

   • 垂直位置：底部

   • 水平位置：居中



6. 点击保存，在弹窗中填写编码、名称（多语言），与位置信息。

   • 编码：BI2_Demo

   • 名称（英文）：BI2_Demo

   • 名称（中文）：BI2_Demo

   • 位置：根目录
