0301

销售流程

详细版：

此处为语雀卡片，点击链接查看

快速版：

此处为语雀卡片，点击链接查看

费用流程

此处为语雀卡片，点击链接查看

分摊流程

此处为语雀卡片，点击链接查看

连接器

使用连接器，连接旧系统数据库。连接信息参考配置准备。

数据表

在本系统中，创建相关数据表元素，用于提供规则和承接输出数据，以 MySQL 数据表为例。

为方便编辑数据，可以用电子表格组件统一管理相关规则表：

开始

1. 在开始节点配置启动参数{"YearMonth":"202301"}，需要传入【年月】

2. 无需定时触发，只要手动触发即可







连接器查询&数据表查询

• 连接器查询节点用于获取 SAP 系统中指定年月的发票明细

• 数据表查询节点用户获取本系统中的相关业务规则

两个查询节点都提供了 UI 模式和 SQL 模式用于查询，以 UI 模式为例：

数据表查询节点直接全表查询即可：

进阶：使用参数和变量

如果节点之间有执行的前后顺序，那么后续节点可以引用前序节点的运行结果，引用方式用Operator.nodeX.data，还支持更多变量的引用，详见DPL_变量体系整理。

举个例子，本场景中，连接器查询节点仅需查询指定年月的数据，指定年月为启动参数，也是开始节点的输出结果，因此在过滤条件中可以需要引用Pipeline.params.YearMonth。

UI转换

用于处理数据集，也就是按业务规则处理数据，这里可以与业务要求的步骤一一对应。

• 数据源选择连接器查询节点得到的 SAP 发票明细

• 使用连接(join)步骤，连接数据表查询节点得到的各种业务规则，举例

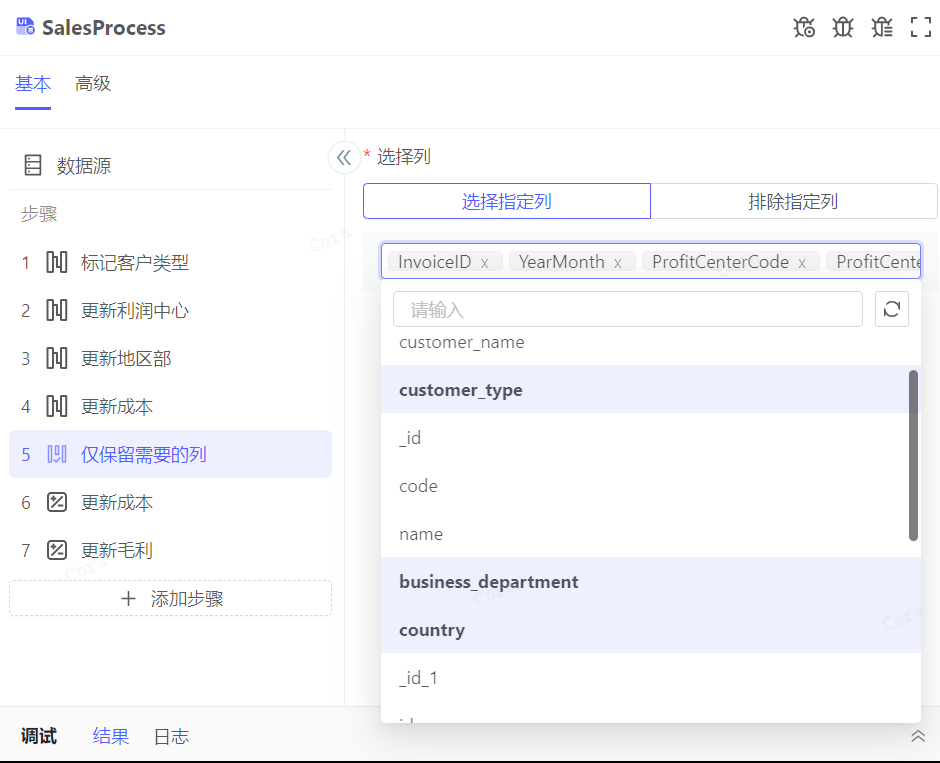

• 使用列选择步骤，只保留需要的列







• 使用列计算步骤，进行列间计算，得到新列，计算需要使用 SQL 表达式（DuckDB 语法）







此步骤完成后，就能得到需要的结果了，接下来只需要映射到目标表即可。

带前序节点一同调试，检查数据：

数据表操作

使用数据表操作节点提交数据库。

DEMO 中为先删后插，实际根据业务需求决定是否需要先删除。

• 数据源选择内置业务数据源







• 先用删除步骤，删除本年月的数据







• 再用数据集-新增步骤，将UI 转换节点输出的结果，映射到目标数据表







开始

同销售流程，不赘述。

连接器查询&数据表查询

• 连接器查询节点用于获取 SAP 系统中指定年月的发票明细

• 数据表查询节点用户获取本系统中的相关业务规则

同销售流程，不赘述。

UI转换

区别于销售流程，费用流程这里按业务规则，拆分成 5 个独立的 UI 转换节点了，每个 UI 节点的数据源是上一个节点的输出结果。

当然，也可以和销售费用一样，编排在一个节点中，使用多个步骤区分，按需选择即可。

费用流程的UI 转换节点，主要有按条件更新字段的需求，例如【更新物流费】，需要只更新【二级科目=物流费】的数据，其他数据不受影响

那么就需要用到列计算步骤，在 SQL 表达式中用CASE WHEN语法处理，这里支持 DuckDB 的 SQL语法。

列计算步骤定义的字段名，如果和已有字段名重复，则为更新该字段。

按规则配置完成后，就能得到需要的结果了，接下来只需要映射到目标表即可。

带前序节点一同调试，检查数据：

数据表操作

使用数据表操作节点提交数据库。

DEMO 中为先删后插，实际根据业务需求决定是否需要先删除。

同销售流程，不赘述。

开始&数据表查询&数据表操作

同销售流程，不赘述。

透视

区别于其他流程，分摊流程需要将 1 条费用明细，按分摊比例计算到多个事业部中，有 N 个事业部就需要多 N 列展示对应的分摊金额。

这里可以使用到透视节点来完成：

效果：

UI 转换

区别于其他流程：

1. 为了计算分摊比例的分母，也就是总销量或总人数，用到了【列计算-窗口聚合】步骤：







2. 为了将 N 条费用明细连接 M 个事业部对应的分摊比例，在【连接】步骤中，用到了【交叉】的连接方式，得到 N*M 条数据；







3. 费用明细数据中规定了不同的分摊规则，各数据按照不同规则计算完成后需要将结果取并集，因此使用了【集合(union)】步骤；
