包容网关

包容网关相当于排他网关和平行网关的结合体,当单独使用平行网关和排他网关不能实现分支拆分和合并的需求时,可以使用包容网关。

与平行网关类似,包容网关也可以用来创建多个平行执行的分支,在需要多分支同时向下推进时会使用。

  • 编排上,包容网关支持多进多出

    • 当包容网关有多个输出时,包容网关会根据条件拆分多个分支,每个分支只要条件成立(条件结果=true),会都会同步向下执行

    • 当包容网关有多个输入时,会等待每一个需要执行的分支流转到包容网关后,才会继续向下执行,不需要执行的分支不会等待

    • 当包容网关后续所有输出分支的条件都为true时,则与平行网关效果完全相同

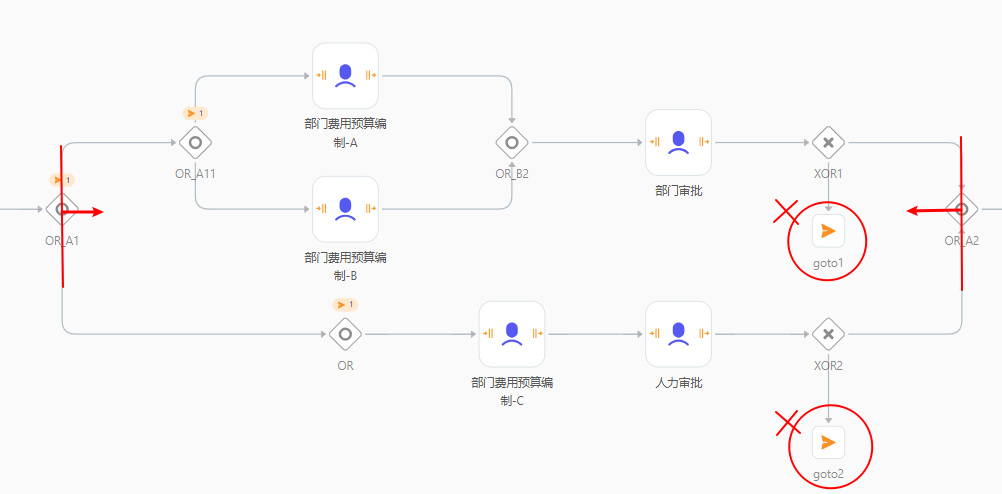

    • 在前后两个包容网关中间的分支上,不要使用跳转节点,会影响进出分支数量的计算,可能导致包容网关无法向后流转,可以在两个包容网关之外使用 -

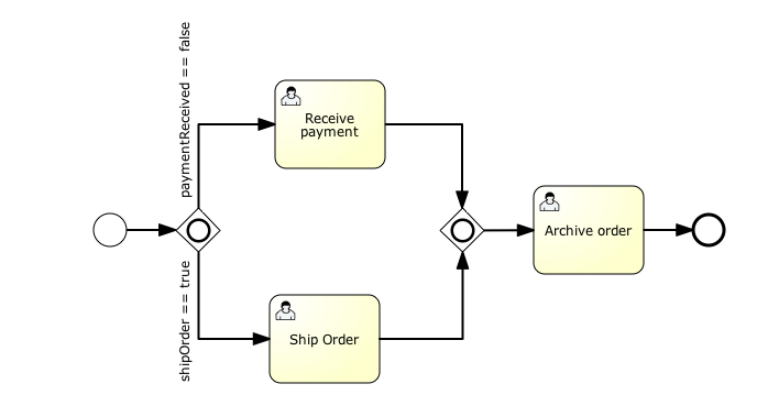

  • 以下图为例

    • 第一个包容网关配置了输出条件:

      • 当条件1PaymentReceived=false时,需要走Receive payment节点

      • 当条件2shipOrder=true时,需要走ShipOrder节点

    • 第二个包容网关接收2条输入,并输出Archive order节点

    • 如果:

      • 两个条件都满足,则

        • Receive payment节点和ShipOrder节点都会执行

        • 且第二个包容网关需要等到这两个节点都执行完毕,才会输出

      • 条件1满足、条件2不满足,则

        • Receive payment节点会执行,但ShipOrder节点不会执行

        • 第二个包容网关只需要等到Receive payment节点执行完毕,就会输出,不会等待ShipOrder节点的执行



camunda参考文档:https://docs.camunda.org/manual/7.23/reference/bpmn20/gateways/inclusive-gateway/
