多实例子流程

如何控制各子流程的执行顺序

目前多实例执行方式只有并行，执行时会根据启动多实例的数组，对数组变量中的每个成员，创建1个子流程实例，但创建子流程实例的先后顺序无法指定。

若对子流程实例内的任务/服务的处理顺序有要求，可参考如下思路，在子流程的开始节点后增加等待计时节点，以达到控制顺序的目的。

业务场景举例：主流程中利用多实例子流程节点为HR用户，生成结算各部门工资的子流程任务，但各部门间的任务处理有先后顺序。

需要存储部门的处理顺序，本例中用对象举例
启动多实例的数组：department_code
子流程中定义全局变量

定义的全局变量都基于启动参数department_code作为查询条件。

定义全局变量department_name(string)，初始值为查询部门名称的JS，用作任务名称：

Copy

var a = fn$queryByDeepQL(
  "select department{*} filter .department_code = <str>$department_code",
  {"department_code":wfi$department_code});

a[0].department_name["zh-cn"]

定义全局变量order(integer)，初始值为查询处理顺序的JS，用作计算等待时间：

Copy

var a = fn$queryByDeepQL(
  "select department{*} filter .department_code = <str>$department_code",
  {"department_code":wfi$department_code});

a[0].order

定义全局变量cal_time(datetime)，基于流程实例开始时间和order，计算等待时间，流程实例开始后需要等待order-1分钟：

Copy

// 基于流程实例的开始时间
var currentDate = new Date(wfp$start_time);

// 要增加的分钟数=oder-1
var minutesToAdd = (wfv$order-1);

// 增加分钟数后
currentDate.setMinutes(currentDate.getMinutes() + minutesToAdd)

currentDate

子流程中，在开始节点后，增加等待计时节点，基准时间设为**cal_time**
子流程中，后续任务节点的名称展示部门名称和顺序号，以备检查
效果展示
1. 发起主流程，数组是[“PURCHASE_2”,”PURCHASE_1”,”SALES_1”,”SALES_2”]
2. 维护好的顺序是
3. 进入待办，查看子流程的任务开始时间：确实按照设定的顺序生成

如何实现子流程中撤回主流程节点

业务场景举例：

主流程中利用多实例子流程节点发起一系列表单的预算填报，调用的子流程中仅包含一个单人任务节点，当对应预算员提交后，完成此子流程。

需求：

预算员在子流程中提交预算后，可随时撤回，一旦撤回，则全部表单重新发起，需要全部重新填报。

核心实现逻辑：

子流程的UX-任务处理界面中配置按钮，关联发起消息事件（用来向主流程发送撤回消息）
主流程中配置等待消息节点（用来等待撤回消息）
主流程中配置发送消息节点（用来终止其他预算填报的子流程）
子流程中配置等待消息节点（用来接收到消息后终止当前流程）

具体配置：

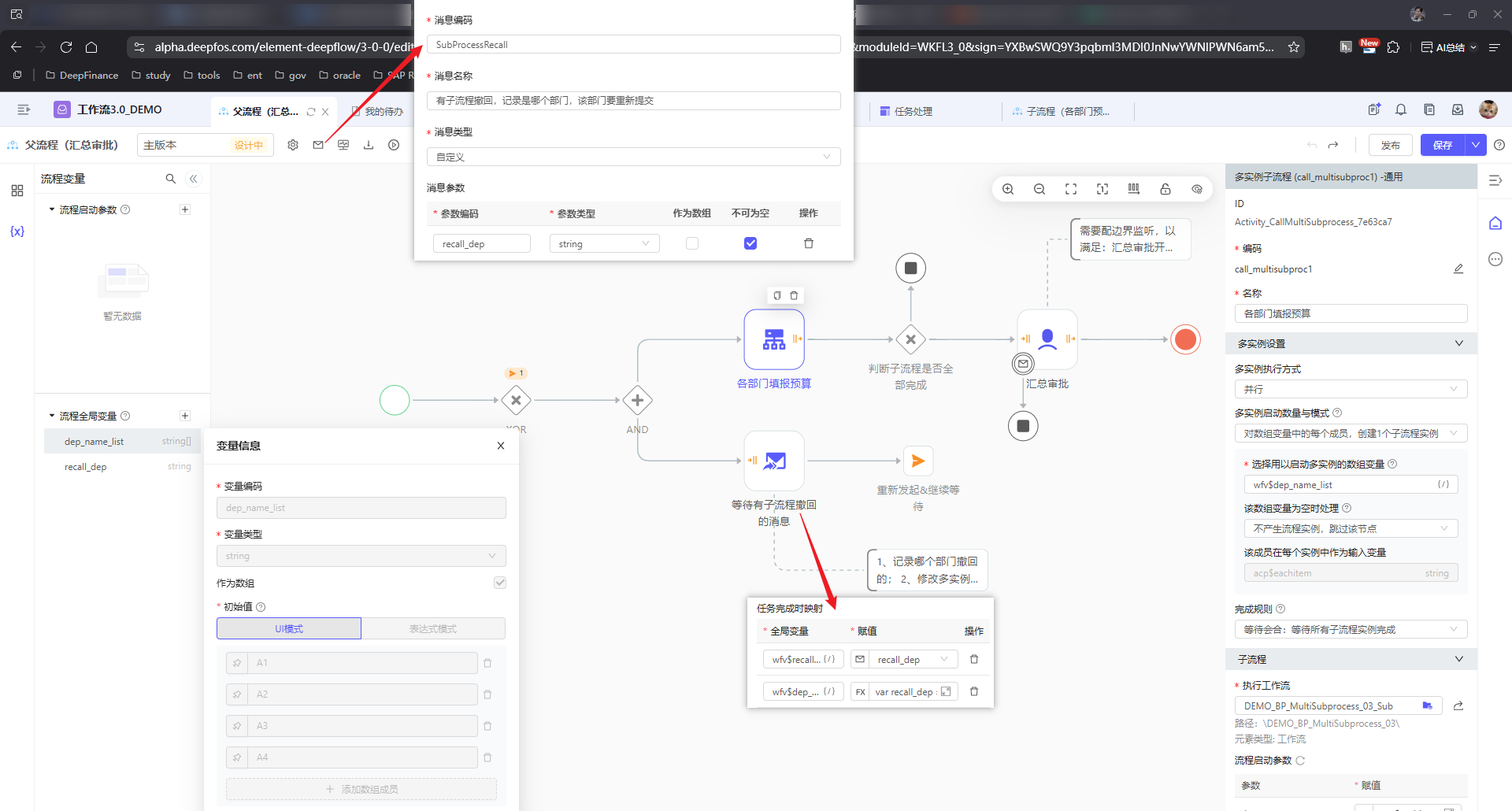

主流程设计
1. 创建消息budget_withdraw，添加参数withdraw(boolean)，用来接收撤回消息
2. 增加全局变量submit_count(integer)、budget_withdraw(boolean)，分别用来记录
  已提交的预算数量
  、
  是否有预算员撤回
3. （多实例子流程）预算员填报节点：增加完成时映射
  1. wfv$submit_count=如下JS表达式

Copy

var result = macr$list_of_submit_result
var result1 = result.filter(function(item) {
  return item !== null;
})
var count = result1.length
count

Copy

    2. `wfv$budget_withdraw`=如下JS表达式

Copy

!(wfv$submit_count == macp$nr_of_instances)

Copy

4. （排他网关）`是否有撤回`节点：
    1. 条件1（有人撤回）：`wfv$budget_withdraw`=true（静态值）
    2. 条件1跳转至节点：重新发起预算员填报
    3. ELSE跳转至节点：更新提交状态-已填报待部门提交
5. （跳转）`重新发起预算员填报`节点：
    1. 跳转目标：重置任务状态-待提交
6. （等待消息）`等待撤回消息`节点：
    1. 订阅消息`budget_withdraw`
    2. 完成时映射`wfv$submit_count`= `true`（表达式）
7. （发送消息）`终止进行中的所有子流程`节点：
    1. 发送目标是：其他流程-预算员填报的子流程
    2. 发送消息：在子流程中定义的消息`terminate_msg`
    3. 消息参数：`true`（表达式）
    4. 发送范围：广播（因为需要所有子流程实例都终止）
8. 原本主线流程中的结束节点更改为终止节点，防止因为等待消息节点一直在进行中而无法结束流程

子流程设计

****
1. 创建消息terminate_msg，添加参数terminate(boolean)，用来接收终止消息（节点内编排的终止节点，用于完成整个流程实例）
2. （等待消息）等待终止消息节点：订阅消息terminate_msg

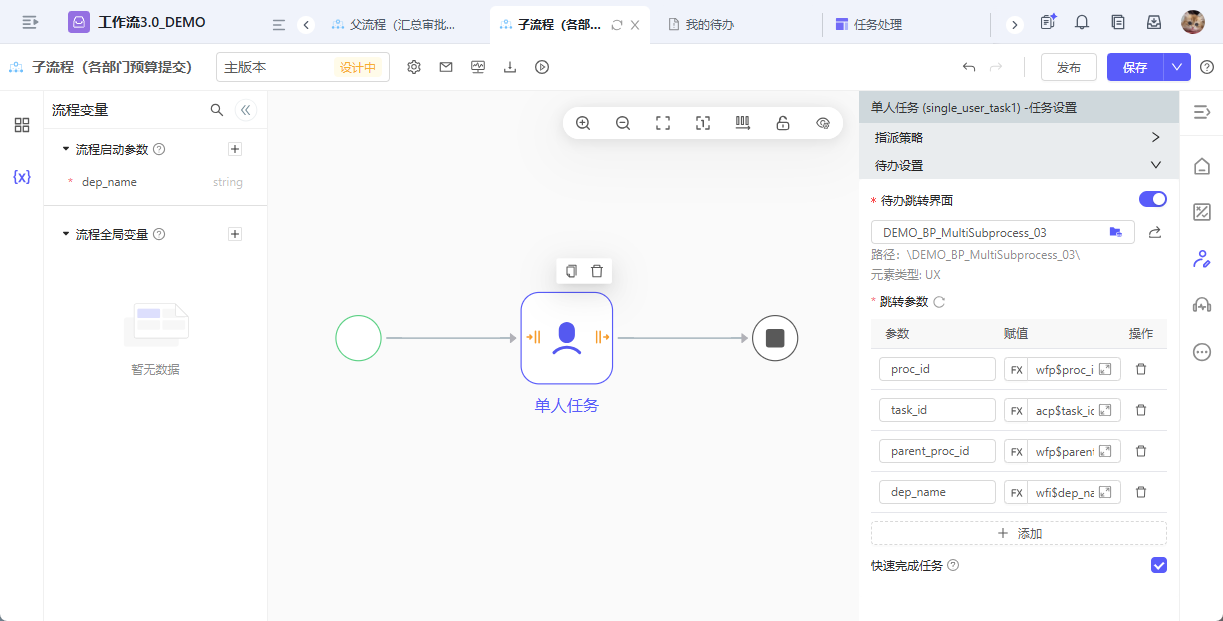

3. （单人任务）预算员填报节点：待办跳转界面增加跳转参数parent_proc_id=wfp$parent_proc_id，用来向主流程发送撤回消息
4. 原本主线流程中的结束节点更改为终止节点，防止因为等待消息节点一直在进行中而无法结束流程
UX-任务处理页面设计（这是子流程中单人任务预算员填报节点的待办跳转界面）：
1. 增加数据源DeepQL，QL语句中的space编码需替换：

Copy

# 仅当该流程实例中，已完成的任务、当前用户是任务处理人时、父流程还在进行中，才可以看到撤回按钮
select DFTask{*}
filter
    .process.proc_inst_id = <str>$proc_id
    and .task_status = "Completed"
    and .assignee.system_user = global spacehreevs::current_user
    and .process.parent.state = "ACTIVE"
order by .start_time desc
limit 1
```<br>![1717472280175-84c6d9ad-1881-4a49-aea3-b93d9509a75e](../media/1717472280175-84c6d9ad-1881-4a49-aea3-b93d9509a75e.png)<br>

    2. 增加`撤回`按钮
        1. 隐藏条件（条件中的数据源编码需替换）：`($var.task_id == null) || ($dataSources.data_query3_EMcZ.data?.[0].task_inst_id != $var.task_id)`
        2. 事件为`发起消息事件`，向主流程发送`budget_withdraw`消息，消息参数`withdraw`赋值`true`（表达式），发送范围的流程实例ID是`$urlQuery.parent_proc_id`

**需求拓展：**

已提交过预算的预算员，在别的预算员撤回后，不被影响，无需重新提交。

**核心实现逻辑调整：**

+ 主流程中配置发送消息节点（用来终止其他预算填报的子流程）
+ 子流程中配置等待消息节点（用来接收到消息后终止当前流程）
